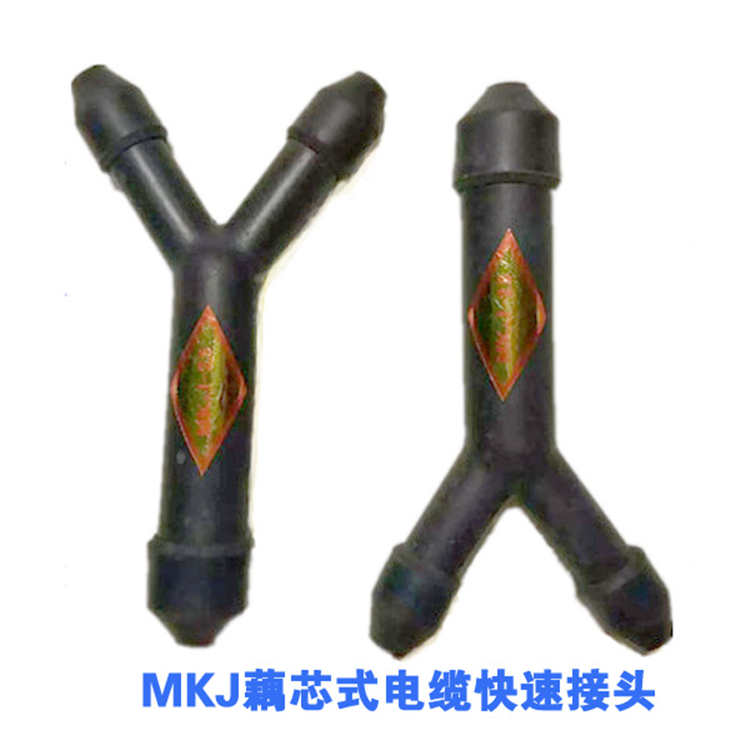

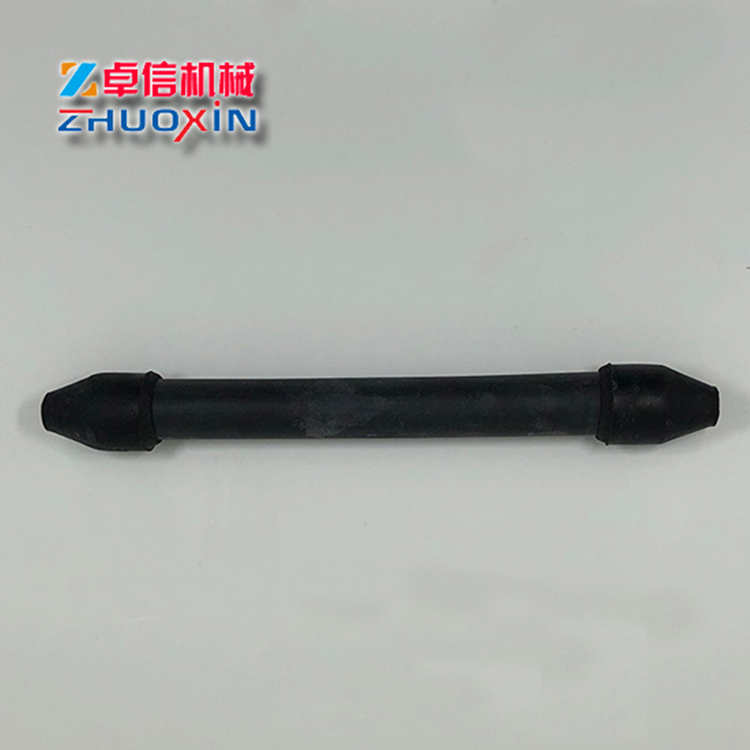

- MKJ-1.0 MKJ-1.5 MKJ-2.5 MKJ-4.0 MKJ-6.0三通 直通材質：橡膠規格：藕芯式連接型式：藕合適用范圍：煤礦井下巷道照明、信號電纜連接結構：1.本產品為MKJ型“藕芯式”橡膠電纜快速接頭。2.本產品由天然膠、氯丁膠材料制成的“藕芯式”的芯子、套管、封頭、密封圈組成。連接時配有導線壓接銅管和氯丁強力膠粘劑。型號 封頭內徑 套管外徑 藕芯長度 套管長度 接頭總長度 備注MKJ-1.0 8.2±0.2 18±0.5 90±3 150±3 185 適用于煤礦井下巷道照明、信號設備電源連接的電纜接頭連接MKJ-1.5 9.2±0.2 20.5±0.5 90±3 180±3 214MKJ-2.5 12±0.2 24.5±0.5 100±3 180±3 217藕心式橡膠電纜快速接頭規格：型號 MKJ-4.0材質 橡膠規格 藕芯式公稱直徑 27（mm）連接型式 藕合適用范圍 煤礦井下巷道照明、信號電纜連接一、藕心式橡膠電纜快速接頭簡介：本產品研制開發獲煤礦入井許可證二、藕心式橡膠電纜快速接頭用途：適用于煤礦井下MYQ-0.3/0.5KV橡套軟電纜及有易燃、爆炸危險場所的電纜連接。三、藕心式橡膠電纜快速接頭結構：1.本產品為MKJ型“藕芯式”橡套電纜快速接頭。2.本產品由天然膠、氯丁膠材料制成的“藕芯式”的芯子、套管、封頭、密封圈組成。連接時配有導線壓接銅管和氯丁強力膠粘劑。五、藕心式橡膠電纜快速接頭操作注意事項：1.本產品連接操作時，本體電纜必須停電。2.電纜接頭與本體電纜的截面，電壓等級及適用范圍相一致。3.接線時，將3個封頭套大頭分別對著接頭方向套入待接的電纜，再套入O型圈，及寶塔型防水套。然后將2根電纜穿入70度夾角Y型護套使線露出待接。4.接線時，把三個待接電纜頭上的保護層剝?nèi)�，露出導線，如圖，再把導線的絕緣層剝30mm（剝導線絕緣層時，每二根長短要分別一致）。5.膠粘：擠壓出膠漿，分別涂在封頭和電纜及套管的接觸部位，涂抹要均勻，晾一會約3分鐘，再把三個封頭套分別和Y型護套接好，即完成操作。
